一、CQB型磁力驅動離心泵的概述:
CQB型磁力驅動離心泵(簡稱磁力泵),通常由電動機,磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力,完全無泄漏,當電動機帶動磁力偶合器的外磁鋼旋轉時,磁力線穿過問隙和隔離套,作用于內磁鋼上,使泵轉子與電動機同步旋轉,無機械接觸地傳遞扭矩。在泵軸的動力輸入端,由于液體被封閉在靜止的隔離套內,沒有動密封因而完全無泄漏。
CQB型磁力驅動離心泵全國聯合設計組開發的新型完全無泄漏耐腐蝕泵,其技術經濟指標與國外同類產品八十年代末的水平相當。
CQB型磁力驅動離心泵型式及基本參數符合JB/T 7742—1995《小型磁力驅動離心泵型式與基本參數》標準和《小型磁力驅動離心泵三個標準的補充規定》。
二、CQB型磁力驅動離心泵的用途:
CQB型磁力驅動離心泵適用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業,是輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的理想設備。適用于輸送吸入壓力不大于0.2MPa,大工作壓力1.6MPa,溫度不超過100℃,密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含硬顆粒和纖維的液體。

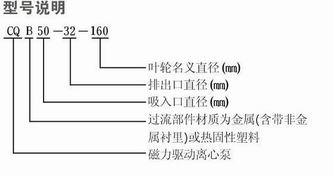

三、CQB型磁力驅動離心泵的型號意義:

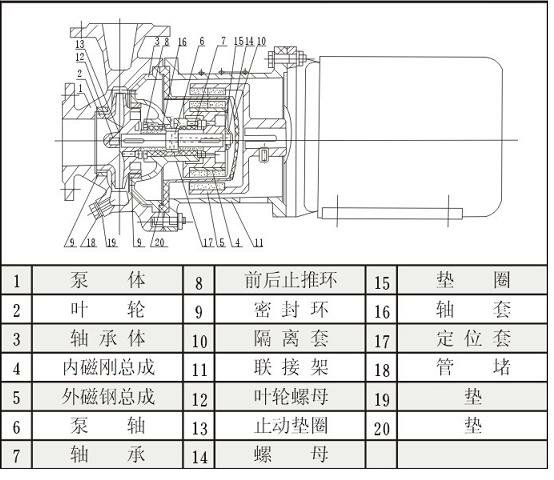

五、CQB型磁力驅動離心泵的結構圖:
六、CQB型磁力驅動離心泵的性能參數:
型號 |
口徑mm |
流量M3/h |
揚 程m |
轉 速r/min |
功率kw |
效率% |
進口 |
出口 |
CQB32-20-125 |
32 |
20 |
3.2 |
20 |
2900 |
1.1 |
35 |
CQB32-20-160 |
32 |
20 |
3.2 |
32 |
2900 |
1.5 |
35 |
CQB40-25-125 |
40 |
25 |
6.3 |
20 |
2900 |
2.2 |
45 |
CQB40-25-160 |
40 |
25 |
6.3 |
32 |
2900 |
3 |
42 |
CQB40-25-200 |
40 |
25 |
6.3 |
50 |
2900 |
5.5 |
35 |
CQB50-32-125 |
50 |
32 |
12.5 |
20 |
2900 |
3 |
28 |
CQB50-32-160 |
50 |
32 |
12.5 |
32 |
2900 |
4 |
56 |
CQB50-32-200 |
50 |
32 |
12.5 |
50 |
2900 |
7.5 |
39 |
CQB50-32-250 |
50 |
32 |
12.5 |
80 |
2900 |
18.5 |
30 |
CQB65-50-125 |
65 |
50 |
25 |
20 |
2900 |
4 |
58 |
CQB65-50-160 |
65 |
50 |
25 |
32 |
2900 |
7.5 |
56 |
CQB65-40-200 |
65 |
40 |
25 |
50 |
2900 |
15 |
49 |
CQB65-40-250 |
65 |
40 |
25 |
80 |
2900 |
18.5 |
46 |
CQB80-65-125 |
80 |
65 |
50 |
20 |
2900 |
7.5 |
66 |
CQB80-65-160 |
80 |
65 |
50 |
32 |
2900 |
15 |
64 |
CQB80-50-200 |
80 |
50 |
50 |
50 |
2900 |
18.5 |
60 |
CQB80-50-250 |
80 |
50 |
50 |
80 |
2900 |
37 |
55 |
CQB100-80-125 |
100 |
80 |
100 |
20 |
2900 |
15 |
72 |
CQB100-80-160 |
100 |
80 |
100 |
32 |
2900 |
18.5 |
70 |
CQB100-65-200 |
100 |
65 |
100 |
50 |
2900 |
37 |
68 |
CQB100-65-250 |
100 |
65 |
100 |
80 |
2900 |
55 |
64 |
同類產品:
S型玻璃鋼離心泵,FS型玻璃鋼離心泵,SY型玻璃鋼液下泵,SL型玻璃鋼管道泵,WSY型玻璃鋼液下泵,FSY型玻璃鋼液下泵,FYS型耐腐蝕液下泵,FB型耐腐蝕泵,AFB型耐腐蝕泵,FY高溫型液下泵,GBF型襯氟管道泵,CQB磁力驅動泵,ZCQ型自吸式磁力泵,DBY電動隔膜泵,QBY型氣動隔膜泵,IHF氟塑料襯里離心泵,FZB型氟塑料合金自吸泵,CQB-F型氟塑料磁力泵,CQB-G高溫磁力驅動泵,UHB-ZK型耐腐耐磨砂漿泵,FSB型氟塑料合金離心泵,CQ系列不銹鋼磁力驅動泵
大類產品:磁力泵,耐腐蝕泵,不銹鋼磁力泵
化工泵系列,玻璃鋼泵系列,磁力泵系列,離心泵系列,自吸泵系列,液下泵系列,砂漿泵系列,堿液泵系列,稀酸泵系列,濃酸泵系列,高溫泵系列,閥門系列
CQB型磁力驅動離心泵的訂貨須知:
一、請?zhí)峁┮韵略敿?xì)數據:①CQB型磁力驅動離心泵的產品名稱與型號②CQB型磁力驅動離心泵的口徑③CQB型磁力驅動離心泵的揚程④CQB型磁力驅動離心泵的流量⑤CQB型磁力驅動離心泵的電機功率(KW)⑥CQB型磁力驅動離心泵的轉速(r/min)⑦CQB型磁力驅動離心泵的電壓〔V〕⑧CQB型磁力驅動離心泵的吸程⑨CQB型磁力驅動離心泵是否帶附件,以便我們的為您正確選型。
二、若已經由設計單位選定我公司的CQB型磁力驅動離心泵的產品型號,請按CQB型磁力驅動離心泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技術專家為您選型確認。
四、我公司服務電話:400-6064-114
感謝您訪問我公司的網站【http://www.jstsgm.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
產品相關關鍵字:CQB型磁力驅動離心泵,CQB型磁力驅動泵,CQB型磁力離心泵,CQB型離心泵 |
