一、FYS型耐腐蝕液下泵的概述:
FYS型耐腐蝕液下泵氟塑料合金是當今世界優秀的耐腐蝕材料。我單位選用該材料的FYS型耐腐蝕液下泵系立式單級單吸離心泵,具有特強的耐腐蝕性能,且機械強度高,不老化,無毒素分解。用于輸送任意濃度的酸、堿液、氧化劑等不含固體顆粒及不易結晶的腐蝕液體。主要解決強腐蝕介質輸送問題。
二、FYS型耐腐蝕液下泵的特點:
FYS型耐腐蝕液下泵為立式結構,泵體、葉輪部分浸沒在液體里,故占用較小面積,軸封無泄漏現象,因而適用于輸送介質溫度為-5℃至105℃腐蝕性液體。泵的轉向應按泵所指方向啟動。不能反轉運行,啟動時泵體必須淹沒在液體中。
磁力泵

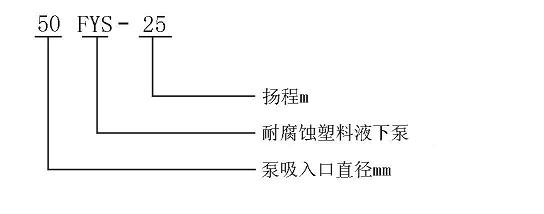

三、FYS型耐腐蝕液下泵的型號意義:
四、FYS型耐腐蝕液下泵的性能參數:
型號 |
流量 |
揚程 |
出口直徑 |
電機功率 |
轉速 |
液下長度 |
m3/h |
m |
mm |
kw |
r/min |
m |
25FYS-10 |
1.5 |
10 |
20 |
1.5 |
2900 |
300至2500 |
25FYS-18 |
3.6 |
18 |
20 |
2.2 |
2900 |
40FYS-15 |
5 |
15 |
32 |
3 |
2900 |
40FYS-20 |
10 |
20 |
32 |
3 |
2900 |
40FYS-30 |
10 |
30 |
32 |
4 |
2900 |
40FYS-40 |
10 |
40 |
32 |
5.5 |
2900 |
50FYS-20 |
15 |
20 |
40 |
3 |
2900 |
50FYS-25 |
15 |
25 |
40 |
4 |
2900 |
50FYS-30 |
15 |
30 |
40 |
5.5 |
2900 |
50FYS-40 |
15 |
40 |
32 |
7.5 |
2900 |
50FYS-50 |
15 |
50 |
32 |
7.5 |
2900 |
65FYS-32 |
29 |
32 |
50 |
11 |
2900 |
65FYS-40 |
29 |
40 |
40 |
11 |
2900 |
80FYS-20 |
50 |
20 |
65 |
11 |
2900 |
80FYS-30 |
50 |
30 |
65 |
15 |
2900 |
80FYS-34 |
50 |
34 |
65 |
15 |
2900 |
80FYS-40 |
50 |
40 |
50 |
18.5 |
2900 |
100FYS-32 |
100 |
32 |
80 |
22 |
2900 |
100FYS-40 |
100 |
40 |
80 |
22 |
2900 |
50FYS-50 |
7.5 |
12.5 |
32 |
2.2 |
1450 |
65FYS-40 |
14.5 |
10 |
40 |
3 |
1450 |
80FYS-40 |
25 |
10 |
50 |
4 |
1450 |
100FYS-40 |
50 |
10 |
80 |
5.5 |
1450 |
五、FYS型耐腐蝕液下泵的使用使用注意事項:
FYS型耐腐蝕液下泵拆卸與裝配
1、FYS型耐腐蝕液下泵如更換或檢查葉輪,可關閉出閥門,卸去法蘭連接螺栓和底板連接螺栓,FYS型耐腐蝕液下泵用起重工具將泵吊出容器。
2、將底板垂直在固定的支架上,卸去泵體的所有螺栓,取出泵蓋和葉輪螺母,用雙錘輕擊泵體,即可卸下葉輪。
3、FYS型耐腐蝕液下泵更換流動軸承則底板不動,只要卸去電機及相應支架,卸去泵聯軸器、壓蓋、圓螺母,取也軸套體。
4、FYS型耐腐蝕液下泵裝配與拆卸的次序相反,注意軸上配件的同心度。
FYS型耐腐蝕液下泵安裝、使用、維修
1、FYS型耐腐蝕液下泵組裝后,盤動聯軸器,看是否轉動靈活。檢查是否有金屬摩擦聲,各部件螺母是否旋緊。
2、檢查泵軸和電機軸的同心度,上下聯軸器外圓左右差數不得超過0.1mm,聯軸器端面間隙保持1~2.5mm。
3、FYS型耐腐蝕液下泵的吸入口到容器底部之間距離為吸入口徑的2~3倍。泵體與器壁距離應大于口徑的2.5倍。
4、FYS型耐腐蝕液下泵的出液管路,應另設支架支撐,其重量不允許支撐在泵上。
5、FYS型耐腐蝕液下泵檢查電機的旋轉方向,使泵的旋轉方向符合指示方向。
6、關閉出口管路上的閘閥,接通冷卻水管。
7、FYS型耐腐蝕液下泵超動電機,慢慢開啟出口管閘閥到需要的位置,投入正常運轉。
8、經常檢查FYS型耐腐蝕液下泵與電機的情況,軸承溫升不應超過75℃,軸承盒內應加足夠黃油。
六、FYS型耐腐蝕液下泵的常見故障分析及其排除方法:
FYS型耐腐蝕液下泵故障現象 |
FYS型耐腐蝕液下泵可能產生的原因 |
FYS型耐腐蝕液下泵解決方法 |
FYS型耐腐蝕液下泵流量不足 |
- 泵過流部分另件損壞
- 轉速不足
- 吸入或輸出口部分堵塞
|
- 更換另件
- 檢查電壓、電機是否正常
- 清除淤塞部分
|
FYS型耐腐蝕液下泵揚程不足 |
- 葉輪損壞
- 轉速不足
- 輸液內含有氣體
|
- 更換葉輪
- 檢查電壓、電機是否正常
- 降低液體溫度排除氣體
|
FYS型耐腐蝕液下泵軸承發熱 |
- 主軸與電機軸不同心
- 軸承蓋內缺油或油變質
|
- 調整同心度
- 加油或換油
|
FYS型耐腐蝕液下泵功率過載 |
- 介質比重過大
- 流量超過使用范圍
- 產生機械擦
|
- 更換較大功率電機
- 按使用范圍工作
- 檢查調整或更換磨損部件
|
FSY型玻璃鋼液下泵出液量小或不出液 |
- 電機轉向不對
- 葉輪中心線末浸入液內
|
- 調整相位
- 調整浸沒高度
|
FYS型耐腐蝕液下泵振動或雜音 |
- 主軸與電機軸不同心
- 轉子不平衡
- 螺母有松動現象
- 輸液內含有氣體或脫液運轉
- 水軸承與軸頸磨損過大
|
- 調整同心度
- 更換另件
- 擰緊各部位螺母
- 降低液溫排除氣體,葉輪浸入液內
- 更換水軸承,恢復軸頸
|
