一、ZBF型自吸式磁力泵的概述：
ZBF型自吸式塑料磁力傳動離心泵簡稱（自吸塑料磁力泵）是結合新型納米材料、自吸結構和磁力傳動技術，并經過公司技術人員反復研究試驗而成功的高新技術產品，具有自吸性能、耐腐蝕、無泄漏等優點。
二、ZBF型自吸式磁力泵的特點：
1、ZBF型自吸式磁力泵以靜密封取代動密封，使磁力泵的過流部件處于完全密封狀態，徹底解決了其它泵的機械密封無法避免的跑，冒，滴之蔽病，磁力泵選用耐腐蝕，高強度的增強聚丙稀、四氟合金、氮化硅，碳石墨，鋼玉陶磁，作為制造材料，并采用不銹鋼的連接架，為客戶解決了老為環境空氣腐蝕而經常更換聯接架而煩惱。
2、即有ZBF型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水，具備了自吸性能好，自吸 時間短，效率高，并能在無液的情況下而空載運轉，自吸高度4米，因此它具有良好的抗腐蝕性能，并可以使輸送介質免受污染
ZBF型自吸式磁力泵過流部件材質：PP（增強聚丙烯）、PVF2（聚偏二氟乙烯）
ZBF型自吸式磁力泵聯接方式：絲口、軟管、活接、法蘭
流量Q：1.5～60m3/h
揚程H：8～32m
功率N：0.37～15kw
介質溫度：0～60℃
三、ZBF型自吸式磁力泵的工作原理：
ZBF型自吸式磁力泵采用外混式軸向回水結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著流速的減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣排凈，使泵內形成一定的真空度，達到自吸的作用。
四、ZBF型自吸式磁力泵的型號意義：

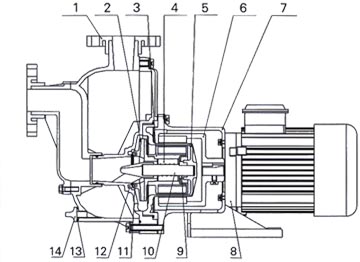

五、ZBF型自吸式磁力泵的產品結構：
1 |
泵體 |
增強聚丙烯 |
8 |
電機 |
Y2或YB2 |
2 |
葉輪 |
增強聚丙烯 |
9 |
止推環 |
氮化硅 |
3 |
內磁鋼總成 |
鐵氧體 |
10 |
泵軸 |
氮化硅 |
4 |
軸套 |
碳石墨 |
11 |
動環 |
填充四氟 |
5 |
隔離套 |
增強聚丙烯 |
12 |
靜環 |
氮化硅 |
6 |
外磁鋼總成 |
鐵氧體 |
13 |
密封圈 |
氟橡膠 |
7 |
聯接架 |
HT200 |
14 |
排水螺栓 |
增強聚丙烯 |
六、ZBF型自吸式磁力泵的性能參數表：
型 號 |
口徑 |
流量
(m3/h) |
揚程
（m） |
吸程
（m） |
電機功率
（kw） |
轉動
（r/min） |
電壓
（V） |
進口 |
出口 |
ZBF20-15-85 |
20 |
15 |
1.5 |
8 |
3.5 |
0.37 |
2900 |
380 |
ZBF20-15-105 |
20 |
15 |
1.5 |
12.5 |
3.5 |
0.55 |
2900 |
380 |
ZBF20-20-85 |
20 |
20 |
2 |
8 |
4.0 |
0.37 |
2900 |
380 |
ZBF20-20-105 |
20 |
20 |
2 |
12.5 |
4.0 |
0.55 |
2900 |
380 |
ZBF32-25-105 |
32 |
25 |
3.2 |
12.5 |
4.0 |
1.1 |
2900 |
380 |
ZBF32-25-125 |
32 |
25 |
3.2 |
20 |
4.0 |
1.5 |
2900 |
380 |
ZBF32-25-160 |
32 |
25 |
3.2 |
32 |
4.0 |
2.2 |
2900 |
380 |
ZBF32-32-105 |
32 |
32 |
4.5 |
12.5 |
4.0 |
1.1 |
2900 |
380 |
ZBF32-32-125 |
32 |
32 |
4.5 |
20 |
4.0 |
1.5 |
2900 |
380 |
ZBF32-32-160 |
32 |
32 |
4.5 |
32 |
4.0 |
2.2 |
2900 |
380 |
ZBF40-32-105 |
40 |
32 |
6.3 |
12.5 |
4.5 |
1.5 |
2900 |
380 |
ZBF40-32-125 |
40 |
32 |
6.3 |
20 |
4.5 |
2.2 |
2900 |
380 |
ZBF40-32-160 |
40 |
32 |
6.3 |
32 |
4.5 |
3 |
2900 |
380 |
ZBF40-40-105 |
40 |
40 |
8 |
12.5 |
4.5 |
1.5 |
2900 |
380 |
ZBF40-40-125 |
40 |
40 |
8 |
20 |
4.5 |
2.2 |
2900 |
380 |
ZBF40-40-160 |
40 |
40 |
8 |
32 |
4.5 |
3 |
2900 |
380 |
ZBF50-40-125 |
50 |
40 |
12.5 |
20 |
4.5 |
3 |
2900 |
380 |
ZBF50-40-160 |
50 |
40 |
12.5 |
32 |
4.5 |
4 |
2900 |
380 |
ZBF50-50-125 |
50 |
50 |
15 |
20 |
4.0 |
3 |
2900 |
380 |
ZBF50-50-160 |
50 |
50 |
15 |
32 |
4.0 |
4 |
2900 |
380 |
ZBF65-50-125 |
65 |
50 |
25 |
20 |
4.0 |
5.5 |
2900 |
380 |
ZBF65-50-160 |
65 |
50 |
25 |
32 |
4.0 |
7.5 |
2900 |
380 |
ZBF65-65-125 |
65 |
65 |
30 |
20 |
4.0 |
5.5 |
2900 |
380 |
ZBF65-65-160 |
65 |
65 |
30 |
32 |
4.0 |
7.5 |
2900 |
380 |
ZBF80-65-125 |
80 |
65 |
50 |
20 |
4.0 |
11 |
2900 |
380 |
ZBF80-65-160 |
80 |
65 |
50 |
32 |
4.0 |
15 |
2900 |
380 |
ZBF80-80-125 |
80 |
80 |
60 |
20 |
4.0 |
11 |
2900 |
380 |
ZBF80-80-160 |
80 |
80 |
60 |
32 |
4.0 |
15 |
2900 |
380 |
同類產品：
ZW型自吸排污泵，ZX型清水自吸泵，ZMD型自吸式磁力泵，ZBF型自吸式磁力泵，ZCQ型自吸式磁力泵，FZB型氟塑料自吸泵
大類產品：
化工泵系列，玻璃鋼泵系列，磁力泵系列，離心泵系列，自吸泵系列，液下泵系列，砂漿泵系列，堿液泵系列，稀酸泵系列，濃酸泵系列，高溫泵系列，閥門系列
ZBF型自吸式磁力泵的訂貨須知:
一、請?zhí)峁┮韵略敿?xì)數據：①ZBF型自吸式磁力泵的產品名稱與型號②ZBF型自吸式磁力泵的口徑③ZBF型自吸式磁力泵的揚程④ZBF型自吸式磁力泵的流量⑤ZBF型自吸式磁力泵的電機功率（KW）⑥ZBF型自吸式磁力泵的轉速（r/min）⑦ZBF型自吸式磁力泵的電壓〔V〕⑧ZBF型自吸式磁力泵的吸程⑨ZBF型自吸式磁力泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的ZBF型自吸式磁力泵的產品型號，請按ZBF型自吸式磁力泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
