一、IHF型氟塑料離心泵的概述:
IHF型氟塑料離心泵的泵體材質采用金屬外殼內襯聚全氟乙丙烯(F46)、葉輪和泵蓋均采用金屬嵌件外包氟塑料整體燒結壓制成型,軸封采用外裝式波紋管機械密封,靜環選用99.9%氧化鋁陶瓷或炭化硅,動環采用四氟填充材料或炭化硅。IHF型氟塑料離心泵特點是該泵結構先進合理,耐腐蝕強,密封性能嚴密可靠,工作穩定,噪音低,使用壽命長。
二、IHF型氟塑料離心泵的特點:
IHF型氟塑料離心泵,耐腐蝕泵是按國際標準設計并結合非金屬泵的加工工藝設計生產的,IHF型氟塑料離心泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、無毒素分解、使用溫度寬,輸送介質溫度為-85℃-200℃等優點
三、IHF型氟塑料離心泵的產品用途:
IHF型氟塑料離心泵廣泛適用于化工、制藥、石油、冶金、電力、電鍍、酸洗、農藥、造紙等行業中液體輸送、廢水處理和加酸等工藝流程。本泵可輸送任何濃度的硫酸、鹽酸、硝酸、醋酸、氫氟酸、王水、強堿、強氧化劑、有機溶劑等強腐蝕性介質的使用,是目前先進的耐腐蝕裝備之一。
IHF型氟塑料離心泵它的大優點是結構先進合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、使用壽命長。
四、IHF型氟塑料離心泵的型號意義:

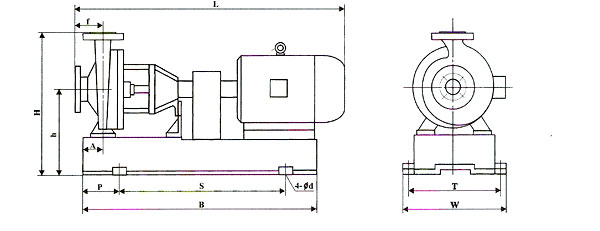

五、IHF型氟塑料離心泵的結構圖:
IHF型氟塑料離心泵的泵體采用金屬外殼內襯聚全氟乙丙烯(F46)、葉輪和泵蓋均采用金屬嵌件外包氟塑料整體燒結壓制成型,軸封采用外裝式波紋管機械密封,靜環選用99.9%氧化鋁陶瓷或碳化硅,動環采用四氟填充材料或碳化硅。其特點是該IHF型氟塑料離心泵結構先進合理、耐腐蝕強,密封性能嚴密可靠,工作穩定噪聲低,使用壽命長。
六、IHF型氟塑料離心泵的性能參數:
?
型號 |
轉數r/min |
流量 |
?
揚程m |
效率% |
功率kw |
汽蝕余量m |
葉輪直徑mm |
重量kg |
m3/h |
L/S |
軸功率 |
電機功率 |
IHF32-25-125 |
?
2900 |
3.5
5
6.5 |
0.97
1.39
1.8 |
21
20
18 |
40
44
42 |
0.5
0.62
0.76 |
?
1.5 |
?
2.3 |
?
128 |
?
80 |
IHF32-25-125 |
?
1450 |
1.75
2.5
3.25 |
0.49
0.69
0.9 |
5.25
5
4.5 |
37
40
38 |
0.068
0.085
0.105 |
?
0.75 |
?
2.3 |
?
128 |
?
75 |
IHF32-25-125A |
?
2900 |
3.1
4.5
5.8 |
0.86
1.25
1.61 |
17.6
16
14.4 |
38
41
40 |
0.7
0.48
0.57 |
?
1.1 |
?
2.3 |
?
115 |
?
75 |
IHF32-25-160 |
?
2900 |
3.5
5
6.5 |
0.97
1.39
1.8 |
32
33
30 |
34
40
42 |
0.93
1.1
1.26 |
?
2.2 |
?
2.3 |
?
162 |
?
90 |
IHF32-25-160 |
?
1450 |
1.75
2.5
3.25 |
0.49
0.69
0.9 |
8.25
8
7.5 |
30
38
40 |
0.131
0.143
0.166 |
?
0.75 |
?
2.3 |
?
162 |
?
75 |
IHF32-25-160A |
?
2900 |
3.1
4.5
5.8 |
0.86
1.25
1.61 |
29
28
26 |
30
35
36 |
0.81
0.97
1.14 |
?
1.5 |
?
2.3 |
?
152 |
?
80 |
IHF40-32-125 |
?
2900 |
4.4
6.5
8.3 |
1.22
1.8
2.31 |
21
20
18 |
40
45
43 |
0.63
0.79
0.95 |
?
2.2 |
?
2.5 |
?
128 |
?
90 |
IHF40-32-125 |
?
1450 |
2.2
3.25
4.15 |
0.6
0.9
1.15 |
5.25
5
4.5 |
37
41
40 |
0.085
0.108
0.127 |
?
0.75 |
?
2.5 |
?
128 |
?
75 |
IHF40-32-125A |
?
2900 |
3.9
5.6
7.4 |
1.08
1.56
2.06 |
17.6
16
14.4 |
38
42
40 |
0.49
0.58
0.72 |
?
1.5 |
?
2.5 |
?
115 |
?
80 |
IHF40-32-160 |
?
2900 |
4.4
6.5
8.3 |
1.22
1.8
2.31 |
32
33
30 |
34
40
39 |
1.16
1.42
1.71 |
?
2.2 |
?
2.5 |
?
162 |
?
90 |
IHF40-32-160 |
?
1450 |
2.2
3.25
4.15 |
0.6
0.9
1.15 |
8.25
8
7.5 |
33
36
37 |
0.41
0.15
0.18 |
?
0.75 |
?
2.5 |
?
162 |
?
75 |
IHF40-32-160A |
?
2900 |
3.9
5.6
7.4 |
1.08
1.56
2.06 |
29
28
26 |
32
38
37 |
0.96
1.23
1.41 |
?
1.5 |
?
2.5 |
?
152 |
?
80 |
IHF50-32-125 |
?
2900 |
8.8
12.5
16.3 |
1.08
1.56
2.06 |
21.5
20
17.5 |
45
54
53 |
1.15
1.26
1.47 |
?
2.2 |
?
3 |
?
128 |
?
90 |
IHF50-32-125 |
?
1450 |
4.4
6.25
8.15 |
1.2
1.74
2.26 |
5.37
5
4.37 |
37
46
45 |
0.17
0.18
0.22 |
?
0.75 |
?
3 |
?
128 |
?
75 |
IHF50-32-125A |
?
2900 |
8
11
14.5 |
2.22
3.05
4.03 |
17
16
14 |
42
52
51 |
0.88
0.92
1.08 |
?
1.5 |
?
3 |
?
115 |
?
80 |
IHF50-32-160 |
?
2900 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
33
32
30 |
41
48
47 |
1.93
2.27
2.84 |
?
4 |
?
3 |
?
160 |
?
120 |
IHF50-32-160 |
?
1450 |
4.4
6.25
8.15 |
1.2
1.74
2.26 |
8.25
8
7.5 |
31
41
42 |
0.31
0.33
0.39 |
?
0.75 |
?
3 |
?
160 |
?
90 |
IHF50-32-160A |
?
2900 |
8.2
11.7
15.2 |
2.28
3.25
4.22 |
29
28
26 |
39
47
46 |
1.16
1.88
2.34 |
?
3 |
?
3 |
?
150 |
?
100 |
IHF50-32-200 |
?
2900 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
52
50
48 |
34
42
41 |
3.7
4.1
5.2 |
?
7.5 |
?
3 |
?
190 |
?
150 |
IHF50-32-200 |
?
1450 |
4.4
6.25
8.15 |
1.2
1.74
2.26 |
13
12.5
12 |
25
33
36 |
0.62
0.65
0.74 |
?
1.5 |
?
3 |
?
190 |
?
100 |
IHF50-32-200A |
?
2900 |
8.2
11.7
15.2 |
2.28
3.25
4.22 |
45
44
42 |
31
40
39 |
3.24
3.5
4.45 |
?
5.5 |
?
3 |
?
178 |
?
130 |
IHF50-32-250 |
?
2900 |
8.8
12.5
16.3 |
2.44
3.47
4.53 |
82
80
76 |
27
35
34 |
7.3
7.8
10 |
?
11 |
?
3 |
?
250 |
?
220 |
IHF50-32-250 |
?
1450 |
4.4
6.25
8.15 |
1.2
1.74
2.26 |
20.5
20
19 |
20
27
30 |
1.22
1.26
1.4 |
?
2.2 |
?
3 |
?
250 |
?
100 |
IHF50-32-250A |
?
2900 |
8.2
11.7
15.2 |
2.28
3.25
4.22 |
71
70
68 |
25
34
33 |
4.53
6.56
8.52 |
?
7.5 |
?
3 |
?
235 |
?
170 |
IHF65-50-125 |
?
2900 |
17.5
25
32 |
4.86
6.94
9.0 |
21.5
20
17.5 |
56
64
63 |
1.83
2.13
2.42 |
?
3 |
?
3.5 |
?
128 |
?
100 |
IHF65-50-125 |
?
1450 |
8.75
12.5
16 |
2.43
3.47
4.44 |
5.37
5
4.37 |
45
57
58 |
0.28
0.3
0.33 |
?
0.75 |
?
3.5 |
?
128 |
?
80 |
IHF65-50-125A |
?
2900 |
15.6
22.3
29 |
4.33
6.19
8.1 |
17
16
14 |
53
62
61 |
1.36
1.57
1.79 |
?
2.2 |
?
3.5 |
?
115 |
?
90 |
IHF65-50-160 |
?
2900 |
17.5
25
32 |
4.86
6.94
9 |
33
32
27.5 |
50
59
57 |
3.15
3.69
4.2 |
?
5.5 |
?
3.5 |
?
160 |
?
145 |
IHF65-50-160 |
?
1450 |
8.75
12.5
16 |
2.43
3.47
4.44 |
8.25
8
6.87 |
40
53
51 |
0.49
0.51
0.59 |
?
1.1 |
?
3.5 |
?
160 |
?
90 |
IHF65-50-160A |
?
2900 |
16.4
23.3
30.4 |
5.56
6.5
8.44 |
29
28
24 |
48
58
56 |
2.7
3.1
3.54 |
?
4 |
?
3.5 |
?
150 |
?
130 |
IHF65-40-200 |
?
2900 |
17.5
25
32 |
4.86
6.94
9 |
52
50
45.5 |
45
54
54 |
5.5
6.3
7.35 |
?
11 |
?
3.5 |
?
195 |
?
225 |
IHF65-40-200 |
?
1450 |
8.75
12.5
16 |
2.43
3.47
4.44 |
13
12.5
11.4 |
36
46
47 |
0.86
0.93
1.05 |
?
1.5 |
?
3.5 |
?
195 |
?
100 |
IHF65-40-200A |
?
2900 |
16.4
23.3
30.4 |
4.56
6.5
8.44 |
46
44
40 |
43
53
52 |
4.3
5
5.2 |
?
7.5 |
?
3.5 |
?
183 |
?
170 |
IHF65-40-250 |
?
2900 |
17.5
25
32 |
4.86
6.94
9 |
82
80
76 |
39
50
52 |
10.1
10.9
12.74 |
?
18.5 |
?
3.5 |
?
250 |
?
240 |
IHF65-40-250 |
?
1450 |
8.75
12.5
16 |
2.43
3.47
4.44 |
20.5
20
19 |
32
42
44 |
1.52
1.62
1.88 |
?
3 |
?
3.5 |
?
250 |
?
130 |
IHF65-40-250A |
?
2900 |
16.4
23.3
30.4 |
4.56
6.5
8.44 |
71
70
68 |
36
48
50 |
8.8
9.3
11.25 |
?
15 |
?
3.5 |
?
235 |
?
230 |
IHF80-65-125 |
?
2900 |
35
50
65 |
9.72
13.9
18.1 |
21.5
20
17 |
64
69
67 |
3.2
3.95
4.5 |
?
5.5 |
?
4 |
?
134 |
?
150 |
IHF80-65-125 |
?
1450 |
17.5
25
32.5 |
4.86
6.9
9 |
5.37
5
4.25 |
54
64
62 |
0.47
0.53
0.61 |
?
1.1 |
?
4 |
?
134 |
?
90 |
IHF80-65-125A |
?
2900 |
31
45
58 |
8.6
12.5
16.1 |
17
16
14 |
62
68
67 |
2.3
2.88
3.3 |
?
4 |
?
4 |
?
120 |
?
130 |
IHF80-65-160 |
?
2900 |
35
50
65 |
9.72
13.9
18.1 |
33
32
27.5 |
60
68
67 |
5.24
6.41
7.27 |
?
11 |
?
4 |
?
165 |
?
220 |
IHF80-65-160 |
?
1450 |
17.2
25
32.5 |
4.86
6.9
9 |
8.25
8
6.88 |
50
62
61 |
0.78
0.88
1 |
?
1.5 |
?
4 |
?
165 |
?
100 |
IHF80-65-160A |
?
2900 |
31
45
58 |
8.6
12.5
16.1 |
29
28
24 |
58
67
66 |
4.1
5.12
5.34 |
?
7.5 |
?
4 |
?
165 |
?
190 |
IHF80-50-200 |
?
2900 |
35
50
65 |
9.72
13.9
18.1 |
52
50
45.5 |
52
64
65 |
9.53
10.64
12.39 |
?
15 |
?
4 |
?
197 |
?
230 |
IHF80-50-200 |
?
1450 |
17.2
25
32.5 |
4.86
6.9
9 |
13
12.5
11.38 |
51
59
58 |
1.21
1.44
1.74 |
?
3 |
?
4 |
?
197 |
?
130 |
IHF80-50-200A |
?
2900 |
31
45
58 |
8.6
12.5
16.1 |
46
44
40 |
50
63
62 |
7.53
8.56
10 |
?
11 |
?
4 |
?
185 |
?
220 |
IHF80-50-250 |
?
2900 |
35
50
65 |
9.72
13.9
18.1 |
82
80
72 |
40
50
51 |
19.4
21.8
25 |
?
30 |
?
4 |
?
248 |
?
400 |
IHF80-50-250 |
?
1450 |
17.2
25
32.5 |
4.86
6.9
9 |
20.5
20
18 |
40
50
51 |
2.4
2.7
3.12 |
?
4 |
?
4 |
?
248 |
?
145 |
IHF80-50-250A |
?
2900 |
31
45
58 |
8.6
12.5
16.1 |
71.5
70
63 |
39
50
51 |
15.4
17.6
19.9 |
?
22 |
?
4 |
?
232 |
?
310 |
IHF100-80-125 |
?
2900 |
70
100
130 |
19.4
27.8
36.1 |
23
20
14 |
70
75
65 |
6.26
7.26
7.63 |
?
11 |
?
5 |
?
136 |
?
220 |
IHF100-80-125 |
?
1450 |
35
50
65 |
9.7
13.9
18 |
5.75
5
3.5 |
65
70
64 |
0.85
0.97
0.98 |
?
1.5 |
?
4.5 |
?
136 |
?
100 |
IHF100-80-125A |
?
2900 |
62.6
89
116 |
17.4
24.7
32.2 |
18
16
11 |
68
73
65 |
4.5
5.3
5.74 |
?
7.5 |
?
5 |
?
122 |
?
200 |
IHF100-80-160 |
?
2900 |
70
100
130 |
19.4
27.8
36.1 |
34
32
24 |
68
74
65 |
9.53
11.78
13.03 |
?
15 |
?
5 |
?
170 |
?
230 |
IHF100-80-160 |
?
1450 |
35
50
65 |
9.7
13.9
18 |
8.5
8
6.5 |
60
68
67 |
1.35
1.60
1.69 |
?
2.2 |
?
4.5 |
?
170 |
?
110 |
IHF100-80-160A |
?
2900 |
65.4
93.5
121 |
18.2
26
33.6 |
32
28
21 |
66
73
65 |
8.6
9.3
10.6 |
?
11 |
?
5 |
?
159 |
?
220 |
IHF100-65-200 |
?
2900 |
70
100
130 |
19.4
27.8
36.1 |
52
50
42 |
64
72
71 |
15.5
18.91
20.94 |
?
30 |
?
5 |
?
210 |
?
400 |
IHF100-65-200 |
?
1450 |
35
50
65 |
9.7
13.9
18 |
13
12.5
10.5 |
60
68
63 |
2.06
2.5
2.95 |
?
4 |
?
4.5 |
?
210 |
?
140 |
IHF100-65-200A |
?
2900 |
65.4
93.5
121 |
18.2
26
33.6 |
46
44
37 |
63
71
70 |
13
15.02
17.4 |
?
22 |
?
5 |
?
197 |
?
310 |
IHF100-65-250 |
?
2900 |
70
100
130 |
19.4
27.8
36.1 |
87
80
68 |
62
69
68 |
26.6
31.6
35 |
?
45 |
?
4 |
?
255 |
?
450 |
IHF100-65-250 |
?
1450 |
30
50
60 |
8.33
13.9
16.7 |
21.2
20
18.5 |
58
63
62 |
3
4.3
4.72 |
?
5.5 |
?
4.5 |
?
255 |
?
170 |
IHF100-65-250A |
?
2900 |
65.4
93.5
121 |
16.2
26
33.6 |
76.5
70
59 |
60
68
67 |
20.25
26.2
28 |
?
37 |
?
4.5 |
?
238 |
?
410 |
七、IHF型氟塑料離心泵的安裝尺寸:
|
|
|
電機型號/功率kw |
|
L |
B |
S |
P |
A |
W |
T |
H |
h |
f |
4-?d |
IHF32-25-125 |
Y802-4/0.75 |
780 |
730 |
470 |
120 |
60 |
320 |
270 |
350 |
220 |
80 |
4-?19 |
Y802-2/1.1 |
780 |
730 |
470 |
120 |
60 |
320 |
270 |
350 |
220 |
80 |
4-?19 |
Y90S-2/1.5 |
790 |
730 |
470 |
120 |
60 |
320 |
270 |
350 |
220 |
80 |
4-?19 |
IHF32-25-160 |
Y802-4-0.75 |
780 |
730 |
470 |
120 |
60 |
320 |
270 |
350 |
220 |
80 |
4-?19 |
Y90S-2/1.5 |
790 |
740 |
530 |
130 |
60 |
350 |
300 |
370 |
230 |
80 |
4-?19 |
Y90L-2/2.2 |
810 |
740 |
530 |
130 |
60 |
350 |
300 |
370 |
230 |
80 |
4-?19 |
IHF40-32-125 |
Y802-4/0.75 |
780 |
730 |
470 |
120 |
60 |
320 |
270 |
350 |
220 |
80 |
4-?19 |
Y90S-2/1.5 |
790 |
730 |
470 |
120 |
60 |
320 |
270 |
350 |
220 |
80 |
4-?19 |
Y90L-2/2.2 |
820 |
730 |
470 |
120 |
60 |
320 |
270 |
350 |
220 |
80 |
4-?19 |
IHF40-32-160 |
Y802-4/0.75 |
780 |
740 |
530 |
130 |
60 |
320 |
270 |
350 |
230 |
80 |
4-?19 |
Y90S-2/1.5 |
800 |
740 |
530 |
130 |
60 |
350 |
300 |
370 |
230 |
80 |
4-?19 |
Y90L-2/2.2 |
810 |
740 |
530 |
130 |
60 |
350 |
300 |
370 |
230 |
80 |
4-?19 |
IHF50-32-125 |
Y802-4/0.75 |
800 |
740 |
530 |
130 |
60 |
350 |
300 |
370 |
230 |
80 |
4-?19 |
Y90S-2/1.5 |
810 |
750 |
530 |
130 |
60 |
350 |
300 |
360 |
220 |
80 |
4-?19 |
Y90L-2/2.2 |
820 |
750 |
530 |
130 |
60 |
350 |
300 |
360 |
220 |
80 |
4-?19
|
IHF50-32-160 |
Y802-4/0.75 |
820 |
820 |
560 |
130 |
60 |
350 |
300 |
370 |
235 |
80 |
4-?19 |
Y100L-2/3 |
900 |
800 |
455 |
175 |
60 |
390 |
340 |
480 |
220 |
80 |
4-?19 |
Y112M-2/4 |
900 |
820 |
560 |
130 |
60 |
350 |
300 |
370 |
235 |
80 |
4-?19 |
IHF50-32-200 |
Y90L-4/1.5 |
850 |
800 |
560 |
130 |
60 |
350 |
300 |
370 |
235 |
80 |
4-?19 |
Y132S1-2/5.5 |
970 |
850 |
560 |
140 |
60 |
390 |
340 |
380 |
260 |
80 |
4-?19 |
Y132S2-2/7.5 |
980 |
850 |
560 |
140 |
60 |
390 |
340 |
380 |
260 |
80 |
4-?19 |
IHF50-32-250 |
Y100L1-4/2.2 |
1030 |
920 |
560 |
200 |
80 |
480 |
430 |
520 |
290 |
100 |
4-?24 |
Y132S2-2/7.5 |
1180 |
1170 |
775 |
200 |
80 |
490 |
440 |
520 |
290 |
100 |
4-?24 |
Y160M1-2/11 |
1280 |
1170 |
775 |
200 |
80 |
490 |
440 |
520 |
290 |
100 |
4-?24 |
IHF60-50-125 |
Y802-4/0.75 |
800 |
750 |
530 |
130 |
60 |
350 |
300 |
360 |
220 |
80 |
4-?19 |
Y90L-2/2.2 |
850 |
820 |
560 |
130 |
60 |
350 |
300 |
370 |
235 |
80 |
4-?19 |
Y100L-2/3 |
870 |
770 |
550 |
110 |
60 |
320 |
270 |
360 |
220 |
80 |
4-?19 |
IHF60-50-160 |
Y90S-4/1.1 |
870 |
820 |
560 |
120 |
60 |
390 |
340 |
400 |
235 |
80 |
4-?19 |
Y112M-2/4 |
900 |
820 |
560 |
120 |
60 |
350 |
300 |
370 |
235 |
80 |
4-?19 |
Y132S1-2/5.5 |
960 |
840 |
600 |
120 |
60 |
390 |
340 |
400 |
235 |
80 |
4-?19 |
IHF60-40-200 |
Y90L-4/1.5 |
990 |
880 |
560 |
140 |
60 |
390 |
340 |
380 |
260 |
100 |
4-?19 |
Y132S2-2/7.5 |
1120 |
850 |
560 |
140 |
60 |
390 |
340 |
380 |
260 |
100 |
4-?19 |
Y160M1-2/11 |
1140 |
980 |
660 |
150 |
60 |
460 |
400 |
440 |
260 |
100 |
4-?19 |
IHF60-40-250 |
Y100L2-4/3 |
1030 |
920 |
560 |
200 |
80 |
480 |
430 |
520 |
290 |
100 |
4-?19 |
Y160M2-2/15 |
1180 |
1170 |
775 |
200 |
80 |
490 |
430 |
520 |
290 |
100 |
4-?19 |
Y160L-2/18.5 |
1330 |
1170 |
775 |
200 |
80 |
490 |
430 |
520 |
290 |
100 |
4-?24 |
IHF80-65-125 |
Y90S-4/1.1 |
820 |
800 |
560 |
130 |
60 |
350 |
300 |
370 |
235 |
100 |
4-?24 |
Y112M-2/4 |
900 |
820 |
560 |
130 |
60 |
350 |
300 |
370 |
235 |
100 |
4-?24 |
Y132S1-2/5.5 |
980 |
840 |
600 |
120 |
60 |
390 |
340 |
400 |
235 |
100 |
4-?24 |
IHF80-65-160 |
Y90L-4/1.5 |
840 |
800 |
560 |
130 |
60 |
390 |
340 |
380 |
260 |
100 |
4-?24 |
Y132S2-2/7.5 |
1040 |
850 |
560 |
140 |
60 |
390 |
340 |
380 |
260 |
100 |
4-?24 |
Y160M1-2/11 |
1140 |
980 |
660 |
150 |
60 |
460 |
400 |
440 |
260 |
100 |
4-?24 |
IHF80-50-200 |
Y100L2-4/3 |
940 |
850 |
560 |
140 |
60 |
390 |
340 |
380 |
260 |
100 |
4-?24 |
Y160M1-2/11 |
1000 |
960 |
660 |
150 |
60 |
460 |
400 |
460 |
270 |
100 |
4-?24 |
Y160M2-2/15 |
1020 |
960 |
660 |
150 |
60 |
460 |
400 |
460 |
270 |
100 |
4-?24 |
IHF80-50-250 |
Y112M-4/4 |
1050 |
920 |
560 |
200 |
80 |
480 |
430 |
510 |
285 |
100 |
4-?24 |
Y180M-2/22 |
1330 |
1170 |
775 |
200 |
80 |
490 |
430 |
510 |
285 |
100 |
4-?24 |
Y200L1-2/30 |
1430 |
1270 |
850 |
220 |
80 |
550 |
490 |
510 |
285 |
100 |
4-?24 |
IHF100-80-125 |
Y90L-4/1.5 |
960 |
800 |
560 |
130 |
80 |
390 |
340 |
380 |
260 |
100 |
4-?24 |
Y132S2-2/7.5 |
1040 |
850 |
560 |
140 |
80 |
390 |
340 |
380 |
260 |
100 |
4-?24 |
Y160M1-2/11 |
1140 |
980 |
660 |
150 |
80 |
460 |
400 |
440 |
270 |
100 |
4-?24 |
IHF100-80-160 |
Y100L1-4/2.2 |
940 |
850 |
560 |
140 |
80 |
390 |
340 |
460 |
270 |
100 |
4-?24 |
Y160M1-2/11 |
1120 |
1090 |
760 |
165 |
80 |
460 |
400 |
480 |
280 |
100 |
4-?24 |
Y160M2-2/15 |
1140 |
1090 |
760 |
165 |
80 |
460 |
400 |
480 |
280 |
100 |
4-?24 |
IHF100-65-200 |
Y112M-4/4 |
1050 |
920 |
560 |
200 |
80 |
480 |
430 |
525 |
300 |
100 |
4-?28 |
Y180M-2/22 |
1280 |
1220 |
880 |
190 |
80 |
570 |
500 |
525 |
300 |
100 |
4-?28 |
Y200L1-2/30 |
1380 |
1220 |
880 |
190 |
80 |
570 |
500 |
525 |
300 |
100 |
4-?28 |
IHF100-65-250 |
Y132S-4/5.5 |
1140 |
950 |
560 |
160 |
80 |
610 |
510 |
550 |
300 |
100 |
4-?28 |
Y200L2-2/37 |
1380 |
1220 |
880 |
200 |
80 |
630 |
525 |
550 |
300 |
100 |
4-?28 |
Y225L-2/45 |
1780 |
1450 |
1280 |
200 |
80 |
630 |
560 |
550 |
300 |
100 |
4-?28 |

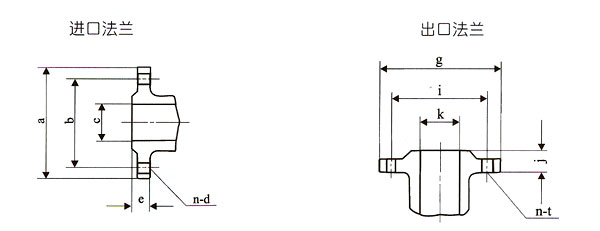

IHF型氟塑料離心泵的法蘭:
型號 |
進口法蘭尺寸 |
出口法蘭尺寸 |
c |
a |
b |
e |
n-d |
k |
g |
i |
j |
n-t |
IHF32-25-125 |
32 |
120 |
90 |
16 |
4-14 |
25 |
100 |
75 |
16 |
4-14 |
IHF32-25-160 |
IHF40-32-125 |
40 |
130 |
100 |
18 |
4-14 |
32 |
120 |
90 |
18 |
4-14 |
IHF40-32-160 |
IHF50-32-125 |
50 |
165 |
125 |
20 |
4-18 |
32 |
140 |
100 |
18 |
4-18 |
IHF50-32-160 |
32 |
145 |
110 |
18 |
IHF50-32-200 |
IHF50-32-250 |
IHF60-50-125 |
65 |
185 |
145 |
20 |
4-18 |
50 |
165 |
125 |
20 |
4-18 |
IHF60-50-160 |
IHF60-40-200 |
40 |
150 |
110 |
18 |
IHF60-40-250 |
IHF80-65-125 |
80 |
200 |
160 |
20 |
8-18 |
65 |
185 |
145 |
20 |
4-18 |
IHF80-65-160 |
IHF80-50-200 |
50 |
165 |
125 |
20 |
IHF80-50-250 |
IHF100-80-125 |
100 |
220 |
180 |
22 |
8-18 |
80 |
200 |
160 |
20 |
8-18 |
IHF100-80-160 |
IHF100-65-200 |
65 |
185 |
145 |
20 |
4-18 |
IHF100-65-250 |
八、IHF型氟塑料離心泵的安裝與注意事項
1.IHF型氟塑料離心泵的安裝是否合理,對泵的正常運行與使用壽命有極其重要影響,故安裝和校正必須仔細進行。
2.對照安裝尺寸預埋好底腳螺栓,做好混凝土基礎工作。
3.侍基礎水泥凝固后,將泵安裝基礎上,應用水平似檢查泵和電機軸的水平惰況,如不水平,應用墊鐵調正直至水平,調妥后擰緊底腳螺母。
4.檢查IHF型氟塑料離心泵的轉動部件是否有卡住擦碰現象,應嚴格檢查泵軸與電機的同軸度,可用薄片調整使其同心,后用手轉動聯軸器,轉動輕松均勻無擦碰現象則為正常。
5.IHF型氟塑料離心泵的吸人和吐出管路應有各自的支架,不允許管路的重量直接由泵來承受,以免把泵壓壞。
6.IHF型氟塑料離心泵的安裝位置高于液面(在泵的吸程允許范圍內)時,應在吸人管路端部安裝上底閥,并在排出管路上設置灌液螺孔或閥門,供泵起動前灌液之用;泵的安裝位置低于液面時,應在吸人管路上按裝控制閥門和過濾裝置,以防止雜物吸入泵內,過濾面積應大于管路面積的3—4倍。
7.揚程高的泵在出口流量控制閥門的外端管路上還應安裝逆止閥,以防止突然停機時的水錘破壞。
8.必須保證IHF型氟塑料離心泵的安裝高度符合泵的汽蝕余量,并考慮管路損失及介質溫度。
九、IHF型氟塑料離心泵的起動、運行與停止
1.IHF型氟塑料離心泵起動前應將泵內灌滿加足輸送的液體,嚴禁無液起動。
2.關閉出口閥門,接通電源后馬上檢查泵的轉向必須按泵的轉向箭頭致,嚴禁逆向運轉。
3.IHF型氟塑料離心泵起動后達到正常轉速時,再逐漸打開出口閥門,并調節到所需要的工況投入運行。在吐出管路上的閥門關閉情況下,泵連續工作的時間不能超過3分鐘。
4.停機時應先將出口的閥門關閉,然后再切斷電源。
十、IHF型氟塑料離心泵的維修與保養
1.定期檢查IHF型氟塑料離心泵和電機,更換易損零件。
2.經常注意對軸承箱加注優質鈣基潤滑脂、以保證軸承良好的潤滑狀態。
3.長期停機不使用時,除將泵內腐蝕性液體放凈外,更應注意各部件及泵內流道的清洗干凈,并切斷電源。
4.IHF型氟塑料離心泵嚴禁空載運轉。
5.IHF型氟塑料離心泵介質中如含有固體顆粒時,應在泵人口處須加過濾器。
十一、IHF型氟塑料離心泵的故障與排除
IHF型氟塑料離心泵故障 |
IHF型氟塑料離心泵原因 |
IHF型氟塑料離心泵排除方法 |
IHF型氟塑料離心泵不出液體 |
l、電機轉向不對
2、泵體內儲液不足
3、吸人管內有空氣漏入 |
1、調整轉向
2、重新加足液體
3、排除空氣體 |
IHF型氟塑料離心泵不吸液體 |
1、底閥沒有打開或堵塞
2、吸程太高或吸入管路太長
3、吸入管路有雜物質堵塞 |
1、校正或更換底閥
2、降低吸程或縮短管路
3、清除堵塞雜物 |
IHF型氟塑料離心泵流量不足 |
1、葉輪損壞
2、吸入或出口部分被堵塞
3、功率不足轉速太低 |
1、更換葉輪
2、清除堵塞雜物
3、檢查電機提高轉速 |
IHF型氟塑料離心泵揚程不足 |
1、葉輪損壞
2、輸送介質內有空氣
3、轉速不夠 |
1、更換葉輪
2、重新灌注液體或排除空氣
3、檢查電機提高轉速 |
噪音或振動 |
1、泵軸與電機軸不同心
2、底腳螺母松動
3、吸程太高 |
l、校正泵與電機同軸度
2、擰緊底腳螺母
3、降低安裝高度 |
軸承溫升過高 |
1、軸承損壞
2、潤滑脂變質干燥或缺少 |
1、更換
2、更換、加注潤滑脂 |
軸承溫升過高 |
1、機械密封件損壞
2、連接螺栓有松動現象 |
1、更換
?2、擰緊各部位螺栓 |
十二、IHF型氟塑料離心泵的曲線:
同類產品:
IHF氟塑料離心泵,FSB氟塑料離心泵,GBF型襯氟管道泵,IGF型氟塑料管道泵,FSB塑料離心泵,UHB工程塑料離心泵,IH不銹鋼離心泵,FB型耐腐蝕離心泵,FZB氟塑料離心式自吸泵,FSG氟塑料耐高溫耐腐蝕離心泵
大類產品:
化工泵系列,玻璃鋼泵系列,磁力泵系列,離心泵系列,自吸泵系列,液下泵系列,砂漿泵系列,堿液泵系列,稀酸泵系列,濃酸泵系列,高溫泵系列,閥門系列
IHF型氟塑料離心泵的訂貨須知:
一、請?zhí)峁┮韵略敿?xì)數據:①IHF型氟塑料離心泵的產品名稱與型號②IHF型氟塑料離心泵的口徑③IHF型氟塑料離心泵的揚程④IHF型氟塑料離心泵的流量⑤IHF型氟塑料離心泵的電機功率(KW)⑥IHF型氟塑料離心泵的轉速(r/min)⑦IHF型氟塑料離心泵的電壓〔V〕⑧IHF型氟塑料離心泵的吸程⑨IHF型氟塑料離心泵是否帶附件,以便我們的為您正確選型。
二、若已經由設計單位選定我公司的IHF型氟塑料離心泵的產品型號,請按IHF型氟塑料離心泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技術專家為您選型確認。
四、我公司服務電話:400-6064-114
感謝您訪問我公司的網站【http://www.jstsgm.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
產品相關關鍵字:IHF型氟塑料離心泵,IHF氟塑料離心泵,IHF型離心泵,氟塑料離心泵 |
