一、IMD型氟塑料磁力泵的概述:
IMD型氟塑料磁力泵是我廠新開發的大功率高揚程磁力驅動泵,泵的外型及安裝尺寸均按ISO國際標準設計制造,所有規格均為電機直聯式,由中間支架支撐,結構緊湊,拆卸方便,主要部件采用鋼襯F46,泵體強度高,采用高性能磁性材料“釹鐵硼”做內外磁體,隔離套采用進口非金屬材料制成,大大降低了磁渦流損耗,可輸送高濃度、密度大于1.9t/m3的強腐蝕性介質。驅動形式為磁力間接無解觸驅動,內外磁體間用隔離套完全隔離,使泵腔處于完全封閉狀態,從而完全杜絕了滴漏現象,絕不污染使用場地,特別適合于輸送強酸強堿性、強氧化性、易燃易爆性、毒性、揮發性介質。IMD系列磁力泵卓越的性能、低廉的價格,磁力泵,不銹鋼磁力泵,化工泵已在很多項目上成為設計院替代價格昂貴、配件供應難的進口磁力泵的第一選擇對象。
IMD型氟塑料磁力泵在CQB磁力泵的設計基礎上,進一步加強了對泵體結構的改良,采用后拉式結構,一人便可輕松進行內部日常檢修和零件更換,無需拆卸管道,其巧妙的結構原理及穩定的工作性能已達到世界同類產品先進水平。
二、IMD型氟塑料磁力泵的特點:
IMD型氟塑料磁力泵接觸液體部分是氟塑料,但外殼是金屬材料,故泵體足以承受管道的重量及抵受機械性沖擊。IMD 系列磁力泵為電機直聯式,由中間支架支撐,安裝拆卸方便,結構緊湊、安全節能。
IMD型氟塑料磁力泵取消了軸封、利用磁力耦合間接驅動,完全消除了滴漏的煩惱,絕不污染使用場地。由于泵的過流部分選用“氟塑料合金”制造?蛇B續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。
三、IMD型氟塑料磁力泵的使用范圍:
IMD型氟塑料磁力泵廣泛適用于:石油化工、制酸制堿、有色金屬冶煉,汽車制造的酸洗工藝,稀土分離、農藥、染料、醫藥、造紙,電鍍,無線電等行業。適用溫度:-20°C--100°C。

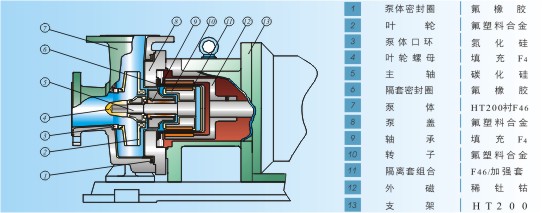

四、IMD型氟塑料磁力泵的結構與材質:
五、IMD型氟塑料磁力泵的性能參數:
|
流量(m3/h) |
揚程
(m) |
汽蝕余量
(m) |
轉速
(r/min) |
口徑 |
電機功率
(Kw) |
進口 |
出口 |
IMD40-25-150F |
6 |
|
|
|
|
|
|
IMD40-25-160F |
6 |
|
|
|
|
|
|
IMD40-25-170F |
6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
IMD50-40-140F |
15 |
26 |
3.5 |
2900 |
50 |
40 |
5.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
IMD50-40-165F |
15 |
39 |
3.5 |
2900 |
50 |
40 |
5.5 |
|
|
|
|
|
|
|
|
IMD65-50-130F |
30 |
19 |
4 |
2900 |
65 |
50 |
5.5 |
|
|
|
|
|
|
|
|
IMD80-65-120F |
60 |
17 |
4 |
2900 |
80 |
65 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
IMD100-80-160F |
100 |
32 |
5 |
2900 |
100 |
80 |
|
IMD100-80-180F |
100 |
40 |
5 |
2900 |
100 |
80 |
|
IMD125-100-160F |
130 |
20 |
6 |
2900 |
125 |
100 |
|
注:若規格型號超出此范圍,我廠可根據用戶要求予以調整 |
六、IMD型氟塑料磁力泵性能曲線圖:

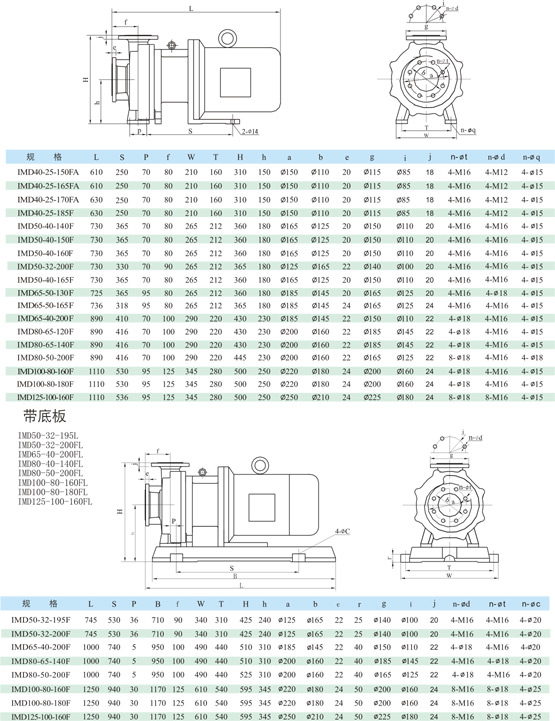

七、IMD型氟塑料磁力泵安裝尺寸:
同類產品:
CQB氟塑料磁力泵,IMD氟塑料磁力泵,CD氟塑料多級磁力泵,ZMD自吸式磁力泵,CQF工程塑料磁力泵,CQ不銹鋼磁力泵,CQB不銹鋼磁力驅動泵,CWB型磁力傳動旋渦泵,IMC不銹鋼磁力泵,ZCQ自吸式磁力泵,CQB-G型高溫保溫泵,CQG耐高溫耐腐蝕磁力泵
大類產品:
化工泵系列,玻璃鋼泵系列,磁力泵系列,離心泵系列,自吸泵系列,液下泵系列,砂漿泵系列,堿液泵系列,稀酸泵系列,濃酸泵系列,高溫泵系列,閥門系列
IMD型氟塑料磁力泵的訂貨須知:
一、請?zhí)峁┮韵略敿?xì)數據:①IMD型氟塑料磁力泵的產品名稱與型號②IMD型氟塑料磁力泵的口徑③IMD型氟塑料磁力泵的揚程④IMD型氟塑料磁力泵的流量⑤IMD型氟塑料磁力泵的電機功率(KW)⑥IMD型氟塑料磁力泵的轉速(r/min)⑦IMD型氟塑料磁力泵的電壓〔V〕⑧IMD型氟塑料磁力泵的吸程⑨IMD型氟塑料磁力泵是否帶附件,以便我們的為您正確選型。
二、若已經由設計單位選定我公司的IMD型氟塑料磁力泵的產品型號,請按IMD型氟塑料磁力泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的技術專家為您選型確認。
